Ящик кабельный ЯКГ-10 (ЯК-10)

Ящик кабельный распределительный ЯКГ-10, 20, 30 (ЯКГР, ЯК)

Ящик кабельный распределительный ЯКГ-10х2 (20х2, 30х2) предназначен для защиты кабельных линий от воздействия грозовых явлений и перенапряжений и устанавливается в местах перехода кабельных линий на воздушные. ЯКГ представляет собой модернизированное устройство УКС-10М (20М, 30М).

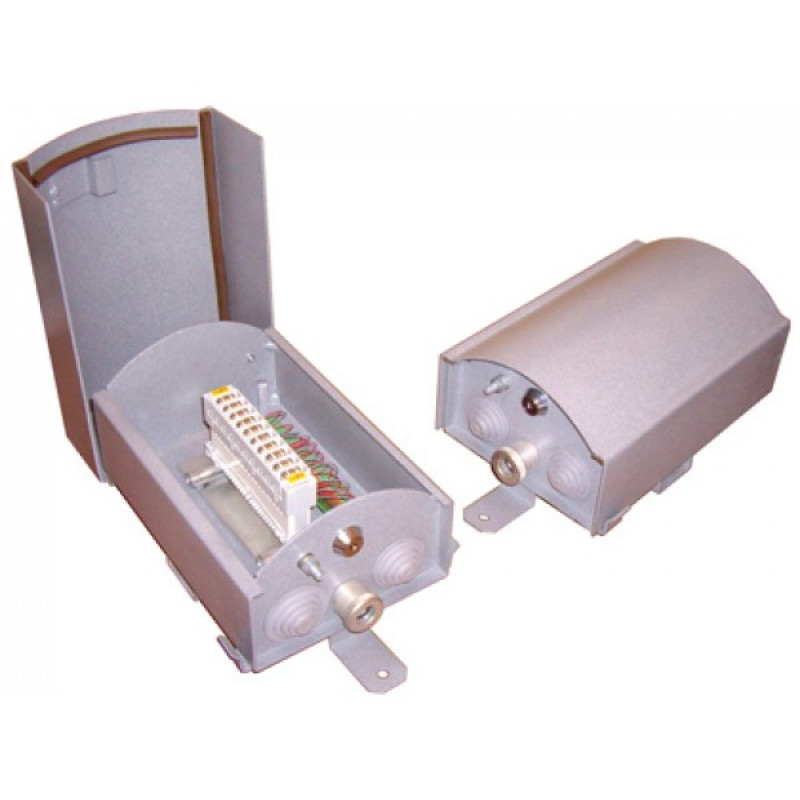

Ящик кабельный герметичный ЯКГ сделан из стали и оснащён замком, предотвращающим несанкционированный доступ. Крышка ящика имеет возможность фиксации в открытом положении. ЯКГ комплектуется скобой крепления к столбу или стене.

Отверстие для ввода кабеля снабжено металлической резьбовой втулкой с резиновым уплотнителем для фиксации кабеля с возможностью заливки компаундом либо другими герметизирующими составами. Отверстия для вывода кабеля герметизированы резиновыми ступенчатыми втулками. Места прилегания крышки к основанию ящика герметизируются резиновым уплотнителем.

В ящике установлены плинты с врезными контактами, позволяющие проводить контрольные измерения кабелей с расстыковкой линейной и станционной сторон. Внутри ящика установлен плинтодержатель с возможностью установки до трёх врезных плинтов. Ящик комплектуется врезными плинтами (Krone или аналог) и магазинами электрозащиты.

Врезка в плинт подземной подводящей части кабеля ТПП с диаметром жилы 0,32-0,64 мм производится универсальным инструментом без снятия пластмассовой изоляции. Врезка в плинт жил диаметром 0,32-0,64 мм с абонентской стороны, которые припаяны к плате, производится также универсальным инструментом без снятия пластмассовой изоляции.

Непосредственно к абонентам идут пары кабеля ПРППМ с диаметром жилы до 1,8 мм. Контакт жил кабеля ПРППМ с магазином защиты производится следующим образом:
- жилы зачищаются от пластмассовой изоляции;
- каждая пара жил вставляется в рядом стоящие клеммники, имеющие подпружиненные и автоматически стопорящиеся контакты. При необходимости вытащить обратно жилу ПРППМ надо отжать маленькой отвёрткой стопор вниз.
