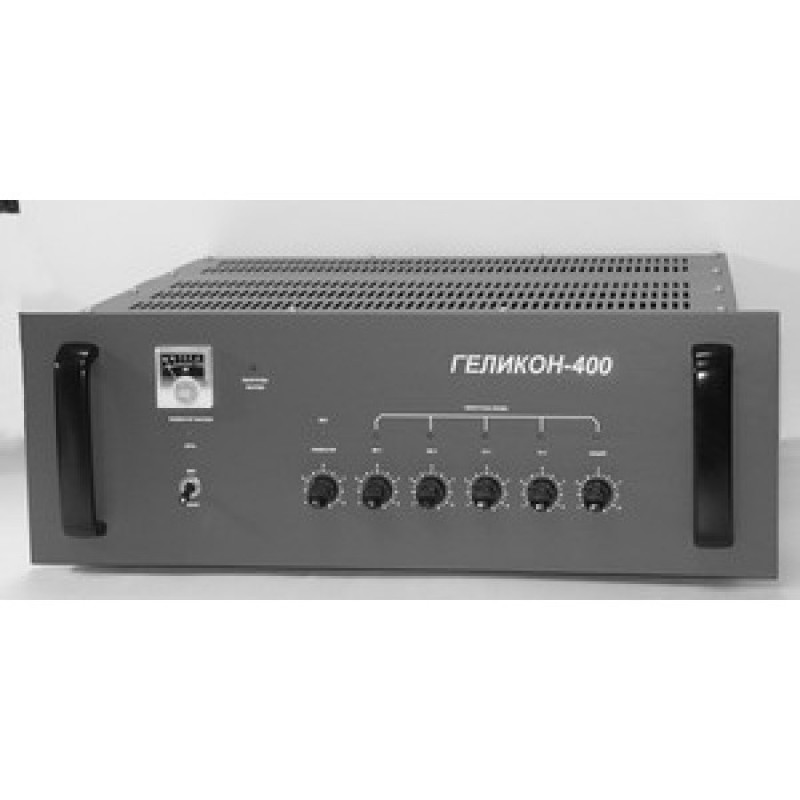

Усилитель «Геликон - 400» предназначен для усиления речевых сигналов. Усилитель может быть использован в составе аппаратуры громкоговорящей парковой связи и оповещения: на железнодорожных станциях, грузовых дворах, вокзалах, депо, промышленных и автодорожных предприятиях. В системах громкоговорящего оповещения на строительных площадках и стадионах, в пионерских лагерях при проведении массовых мероприятий, при работе с мини-АТС и в других вариантах, требующих распределенных систем усиления звука с длинными линиями и необходимостью переключения зон озвучивания.
Усилитель имеет четыре входа, встроенный генератор, индикатор выхода, индикатор перегрузки линии и три выхода.
Входа: «Микрофон 1», «Микрофон 2» для работы с микрофонами; «Универсальный 1», «Универсальный 2» для других источников сигналов с напряжением 0,2-0,775в. Каждый вход имеет отдельный регулятор уровня и индикатор перегрузки входа.
Встроенный генератор: вырабатывает синусоидальный сигнал, позволяет автономно производить диагностику усилителя и нагрузки. Имеет отдельный регулятор уровня, и индикатор включения.
Индикатор выхода: стрелочный индикатор, показывающий уровень выходного сигнала. Индикатор перегрузки линии: светодиодный индикатор, отображающий состояние нагрузки, если она превышает - номинальную.
Выхода: «Линейный» с выходным напряжением 0,775в, для подключения магнитофона и других устройств; «Контроль 30в» для контрольных громкоговорителей (возможно подключение абонентских громкоговорителей на 30в); «Линия 1 120в» и «Линия 2 120в» для громкоговорителей с соответствующим напряжением.
Все входы и выходы усилителя являются симметричными. Применённый речевой фильтр улучшает разборчивость речи, снижает уровень фона и шума, а также предохраняет громкоговорители от перегрузок низкочастотными составляющими сигнала.
Усилитель имеет четыре системы защиты выходного каскада:
Первая - динамический ограничитель уровня выходного сигнала, который ограничивает его независимо от входного уровня сигнала при появлении нелинейных искажений около 5%.
Вторая - система ограничения броска тока через выходной каскад, если короткое замыкание в линии произойдет при максимальном значении амплитуды выходного сигнала.
Третья - система слежения за сопротивлением нагрузки, при значительном его снижении ограничивает выходную мощность на безопасном уровне и индицирует перегрузку линии.
Четвертая - тепловая, которая в свою очередь состоит из двух ступеней. На первой включается вентилятор принудительного охлаждения радиатора выходного каскада, а если это не обеспечивает охлаждения радиатора по каким-либо причинам, и он нагревается до температуры около 69*С, вторая ступень тепловой защиты плавно снизит выходную мощность.
Все системы автоматически возвращают усилитель в рабочее состояние при устранении причин вызывающих их срабатывание.
Простота конструкции и использование современной элементной базы позволило добиться высокой надежности при низкой стоимости изделий. Перед поставкой все усилители подвергаются прогону, после чего контролируются их характеристики.
Технические характеристики:
|
1
|
Выходная мощность, (Вт)
«Линия 1», «Линия 2» (суммарная)
«Контроль»
|
400
125
|
|
2
|
Выходное напряжение, (В)
на выходе «Линия 1» и «Линия 2»
на выходе «Контроль»
|
120
30
|
|
3
|
Номинальное входное напряжение, (мВ)
на «Микрофон 1» и «Микрофон 2»
на «Универсальный 1» и «Универсальный 2»
|
1
200 - 775
|
|
4
|
Воспроизводимый диапазон частот, (Гц) |
300 - 8500
|
|
5
|
Неравномерность частотной характеристики в воспроизводимом диапазоне частот, (дБ) |
3
|
|
6
|
Коэффициент гармоник, % не более |
2
|
|
7
|
Отношение сигнал/шум, (дБ) не менее |
55
|
|
8
|
Напряжение питания, (В) |
220±10%
|
|
9
|
Максимальная потребляемая мощность, (Вт) не более |
800
|
|
10
|
Габаритные размеры (мм) |
500Х500Х400
|
|
11
|
Масса (кг) |
35,0
|
