1. ОБЩИЕ УКАЗАНИЯ
Усилитель трансляционный РУШ-6100М предназначен для организации местного радиовещания.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Номинальное выходное напряжение, В …………… 30, 120
3.2. Номинальный диапазон частот, Гц ……… от 100 до 15000
3.3. Неравномерность амплитудно-частотной характеристикив номинальном диапазоне частот, Дб, не более ………… 3
3.4. Полный коэффициент нелинейных искажений в рабочемдиапазоне частот, %, не более …………1,0
3.5. Непрерывная выходная мощность, Вт……………100
3.6. Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более ………… 160
3.7. Количество подключаемых линий (шлейфов) …………… 4
3.8. Габаритные размеры (2U), мм ………… 482/88/350
3.9. Масса без упаковки, кг, не более ………………5,8
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Будьте осторожны! В трансляционном усилителе РУШ-6100М опасное для жизни напряжение 220 В. Во избежание несчастных случаев категорически запрещается эксплуатировать усилитель со снятыми крышками и без заземления. Следите за сохранностью внешних соединительных кабелей. Оберегайте усилитель от механических ударов. Не размещайте усилитель вблизи труб, батарей. Не устанавливайте в закрытых объемах. Во избежание перегрева усилителя не загораживайте воздушные жалюзи на крышке корпуса. Не применяйте самодельные предохранители.
5. КРАТКОЕ ОПИСАНИЕ УСИЛИТЕЛЯ

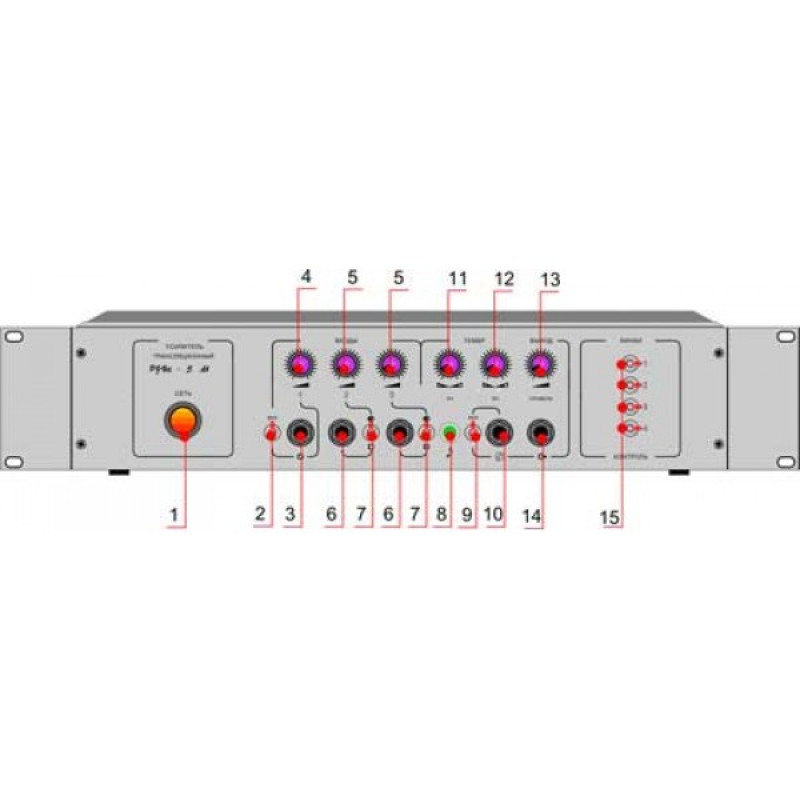

Трансляционный усилитель РУШ-6100М осуществляет усиление сигналов от различных источников (микрофон, магнитофон, тюнер) с уровнями по ГОСТ 24838-80, адресацию усиленных сигналов в четыре трансляционные линии (шлейфы), а также передачу по всем шлейфам экстренной информации. Усилитель имеет три микшируемых входа с раздельными регуляторами уровня сигнала 1, 2, 3, регуляторы тембра низких и высоких частот, регулятор выходного уровня, возможность включения четырех выходных линий, вход телефонной линии и линейный выход. В усилителе имеется возможность подачи звукового сигнала "гонг".
