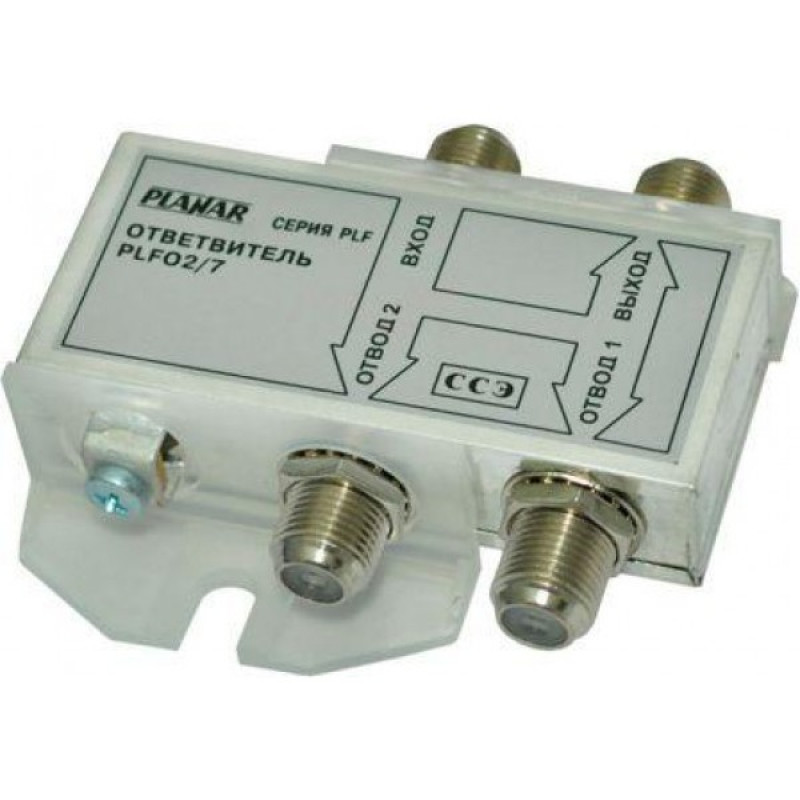

Ответвитель"Планар" на два отвода.
Основные особенности:
Технические характеристики:
| Параметры | PLFO2/7 | PLFO2/12 | PLFO2/16 | PLFO2/20 | PLFO2/22 |
| Переходное затухание, дБ | 7 | 12 | 16 | 20 | 22 |
| Проходное затухание, дБ, не более: | |||||
| в полосе 5-40 МГц | 3,6 | 2,0 | 1,1 | 1,0 | 1,0 |
| в полосе 40-470 МГц | 3,5 | 1,6 | 0,8 | 0,7 | 0,7 |
| в полосе 470-862 МГц | 3,8 | 1,6 | 0,8 | 0,7 | 0,7 |
| Отклонение переходного затухания от номинального значения, дБ: | |||||
| в полосе 5-40 МГц | +0,6 | +0,5/-0,5 | +0,5 | +1,0 | |
| в полосе 40-470 МГц | +0,6 | +0,5/-0,5 | +0,5/-0,5 | +0,5/-0,5 | +0,5/-0,5 |
| в полосе 470-862 МГц | +0,8 | +0,7/-0,3 | +0,5/-0,5 | +0,5/-0,5 | +0,5/-0,5 |
| Коэффициент защиты отвода от отраженной волны, дБ, не менее: | |||||
| в полосе 5-40 МГц | 10 | 15 | 10 | 20 | |
| в полосе 40-470 МГц | 20 | 20 | 15 | 10 | 10 |
| в полосе 470-862 МГц | 20 | 20 | 15 | 10 | 10 |
| Переходное затухание между отводами, дБ, не менее: | |||||
| в полосе 5-40 МГц | 22 | 22 | 26 | 20 | 20 |
| в полосе 40-470 МГц | 26 | 26 | 26 | 26 | 26 |
| в полосе 470-862 МГц | 26 | 26 | 26 | 26 | 26 |
| Затухание несогласованности на входе, дБ, не менее: | |||||
| в полосе 5-40 МГц | 17 | 10 | 19 | 19 | 19 |
| в полосе 40-470 МГц | 17 | 17 | 19 | 19 | 19 |
| в полосе 470-862 МГц | 19 | 17 | 19 | 19 | 19 |
| Затухание несогласованности на выходе, дБ, не менее: | |||||
| в полосе 5-40 МГц | 14 | 14 | 19 | 20 | 20 |
| в полосе 40-470 МГц | 17 | 20 | 19 | 20 | 20 |
| в полосе 470-862 МГц | 15 | 20 | 19 | 20 | 20 |
| Затухание несогласованности на отводах, дБ, не менее: | |||||
| в полосе 5-40 МГц | 9 | 10 | 10 | 9 | 10 |
| в полосе 40-470 МГц | 17 | 19 | 17 | 19 | 19 |
| в полосе 470-862 МГц | 17 | 19 | 17 | 19 |
19 |
