Тип |
Наименование |
Места установки и эксплуатации муфт |
Типы сращиваемых кабелей |
|
Городские муфты |
МОГ-С МОГ-Т МОГ-У |
Городская канализация |
Городские, внутриобъектовые, внутризоновые и магистральные ОК с оболочками диаметром от 6 до 21 мм (до 25 мм – при использовании овального патрубка) |
|
Внутризоновые муфты |
МТОК-Л6/108-1КТ3645 |
Городская канализация, подвалы, чердаки, опоры |
ОК для прокладки в условиях города, а также в ЗПТ |
|
Универсальные муфты |
МТОК-К6/108-1КТ3645 |
Все условия эксплуатации |
ОК различных видов и назначений, с любыми видами брони и силовых элементов |
|
Магистральные муфты |
МТОК-А1/216-1КТ3645-77 (78, 88) |
Котлованы, колодцы, шахты (помещения ввода кабелей), дно неглубоких (до 10 м) водоемов, котлованы на берегах водоемов |
Магистральные ОК с броней из стальных проволок |
|
Магистральные муфты для ЛЭП |
МОПГ-М МОПГ-МП |
Стальные опоры линий электропередачи (ЛЭП) |
Встроенные в грозозащитные тросы, самонесущие, навивные и прикрепляемые ОК |
Примечание: C 2010 года в качестве базовых приняты кассеты КТ-3645 для муфт типа МТОК и К-4845 для муфт типа МОГ, тем не менее по желанию заказчика муфты могут комплектоваться другими типами кассет
|
Комплекты для ввода |
Конструкция вводимого ОК |
Тип муфт |
|
№3 |
Для ОК без брони. Для подвесных самонесущих |
МТОК-Б1, В3, К6, ББ |
|
№4 |
Для ОК с броней из стальных проволок, |
МТОК-Б1, В2, В3, К6, М6, ББ |
|
№5 |
Для ОК с броней в виде двух повивов |
МТОК-М6, Б1, В2 |
|
№7 |
Для ОК с броней из стальных проволок |
МТОК-А1 |
|
№8 |
Для ОК с броней в виде двух повивов |
МТОК-А1 |
|
№6 (транзитный) |
Для любых ОК без фиксации брони или |
МТОК-Б1, В3, Г3, К6, Л6, ББ |
|
№9 (транзитный) |
Для ОК с броней из стальных проволок |
МТОК-Б1, В2, В3, К6, ББ |

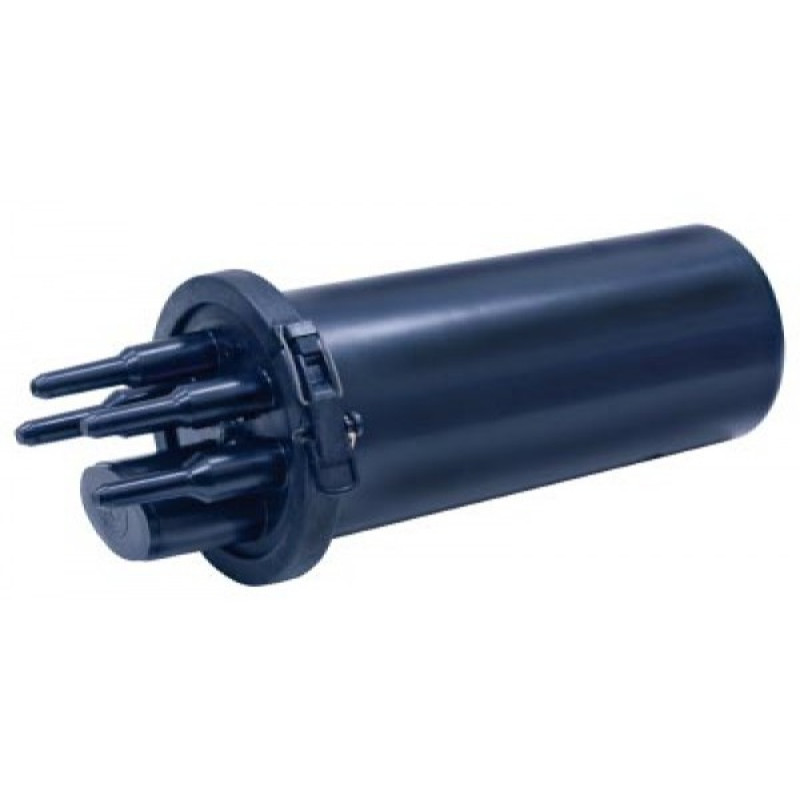

Предназначена для сращивания до 192 оптических волокон на кабелях различной конструкции. Внешний вид муфты МТОК 96/192Т-O1-IV аналогичен МТОК 96Т-O1-IV, тем не менее изза внутренних отличий муфту МТОК 96/192Т-O1-IV не рекомендуется использовать для ввода транзитной петли ОК. Овальный патрубок используется для ввода отдельных ОК.
Внутри муфты МТОК 96/192Т-O1-IV размещается изогнутый кронштейн (изгиб направлен в сторону овального патрубка), на котором может быть установлено до 8 кассет КУ-М-О1, каждая из которых рассчитана на 24 сростка ОВ. Пакет кассет устанавливается на ступень кронштейна муфты и крепится винтом или пластмассовыми петлями, а с противоположной стороны размещаются модули и два узла крепления для центрального силового элемента ОК.
Комплект поставки
