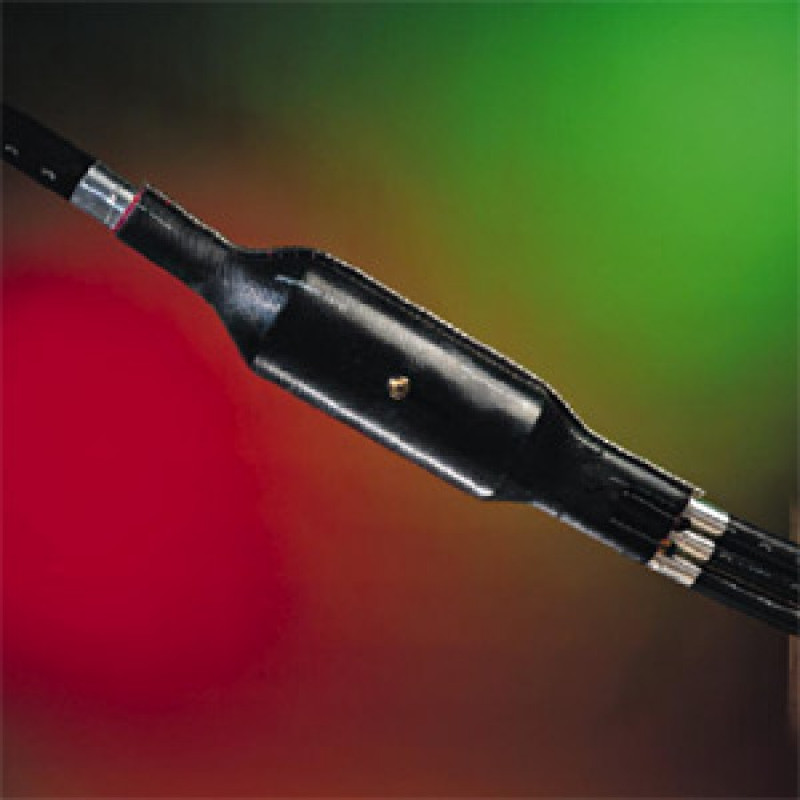

XAGA-1000 - предназначена для кабелей, содержащихся под избыточным давлением. Используется для кабелей со свинцовой, полиэтиленовой, стальной или алюминиевой оболочкой, прокладываемых непосредственно в грунте, в кабельной канализации или на подвесах.
Муфта имеет форму манжеты, что делает ее удобной для использования как при строительстве новых, так и при эксплуатации существующих кабельных линий. Композиционная структура термоусаживаемого материала обеспечивает высокую механическую прочность.
Муфта пригодна для использования со всеми стандартными видами соединителей. Термоплавкий клей специально предназначен для муфт, содержащихся под избыточным давлением. Муфта имеет также заменяемый вентиль с клапаном для проверки давления в кабеле и герметичности муфты.
С каждого конца к муфте можно подводить до 3-х кабелей. Широкий диапазон размеров муфт позволяет применять их на кабелях любой емкости.
XAGA-1000-N – соединительная муфта для телефонных кабелей, содержащихся под избыточным давлением (без вентиля, картонный каркас).
XAGA-1000-A – соединительная муфта для телефонных кабелей, содержащихся под избыточным давлением (без вентиля, алюминиевый каркас).
XAGA-1000-R – соединительная муфта для телефонных кабелей, содержащихся под избыточным давлением (без вентиля и провода непрерывности экрана, картонный или алюминиевый каркас в зависимости от размера муфты, разветвительный набор в комплект не входит).
Маркировка муфт
Комплектация
Термоусаживаемая манжета - 1 шт.
Алюминиевый каркас - 1 шт.
Гибкие застежки из нержавеющей стали - 1 шт.
Стопорный хомут - 1 шт.
Самоклеящаяся алюминиевая лента - 1 шт.
Гайка, пробка и клапан вентиля - 1 шт.
Провод для обеспечения непрерывности экрана - 2 шт.
Полоска наждачной бумаги - 1 шт.
Инструкция по монтажу (на русском языке) - 1 шт.
Таблица соответствия муфт XAGA-1000-N, XAGA-1000-A в зависимости от емкости
кабеля ТПП и типа соединителей жил
|
Диам. жил |
Соединитель |
10 |
20 |
30 |
50 |
100 |
|
0,32 |
Tel-Splice |
43/8-150 |
43/8-150 |
43/8-150 |
55/12-150 |
— |
|
0,4 |
Tel-Splice |
43/8-150 |
43/8-150 |
55/12-150 |
55/12-150 |
— |
|
0,5 |
Tel-Splicе |
43/8-150 |
43/8-300 |
55/12-150 |
55/12-150 |
— |
|
Диам. жил |
Соединитель |
200 |
300 |
400 |
500 |
600 |
|
0,32 |
Tel-Splice |
— |
— |
— |
— |
— |
|
0,4 |
Tel-Splice |
— |
— |
— |
— |
— |
|
0,5 |
Tel-Splice |
— |
— |
— |
— |
— |
|
Диам. жил |
Соединитель |
700 |
800 |
900 |
1000 |
1200 |
|
0,32 |
Tel-Splice |
— |
— |
— |
— |
— |
|
0,4 |
Tel-Splice |
— |
— |
— |
— |
— |
|
0,5 |
Tel-Splice |
— |
— |
— |
— |
— |
Пример: XAGA-1000-N-75/15-300 означает, что муфта подходит для сростка диаметром 75 мм и длиной 300 мм. При этом диаметр кабеля должен быть не менее 15 мм.
Примечание: в зависимости от используемой технологии изготовления сростка (размещение соединителей и т.д.) размер сростка может отличаться от приведенных значений.
Разветвительные комплекты для муфт XAGA-1000, 1000-А, 1000-N, 1000-R
Набор BOKT позволяет сделать одно разветвление. Для каждого типоразмера XAGA существует свой набор BOKT.
Комплектация
Разветвительный зажим BOСL - 1 шт.
Салфетка для протирки - 1 шт.
Полоска наждачной бумаги - 1 шт.
Нейлоновая стяжка - 1 шт.
Алюминиевая фольга - 1 шт.
Провод для обеспечения непрерывности экрана - 1 шт.
Соединитель для провода для обеспечения
непрерывности экрана - 2 шт.
