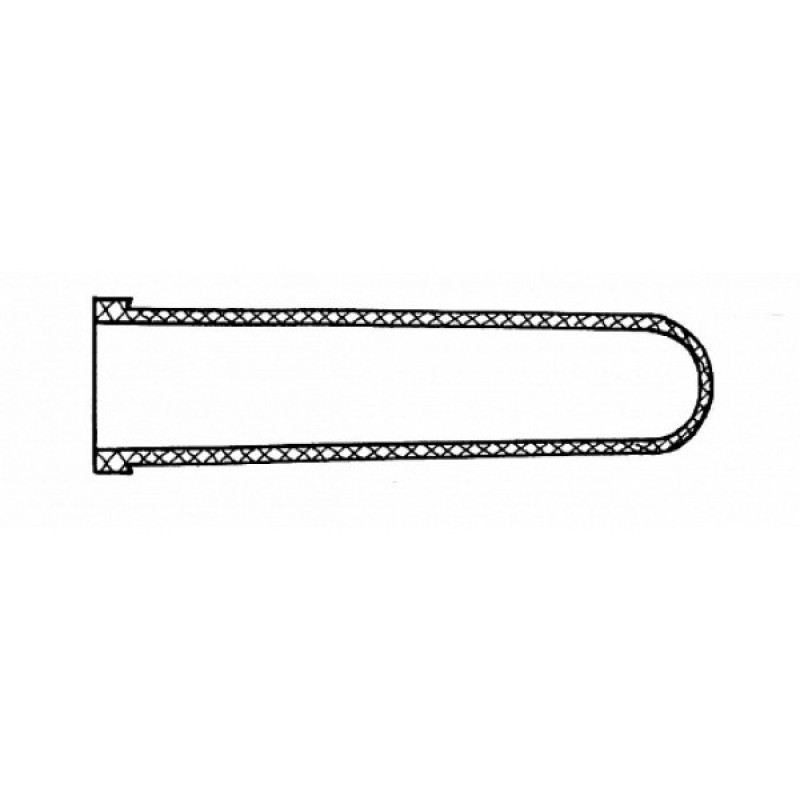

Муфта тупиковая п/эт 2МТО-45 с трубкой ТУТ

Тупиковые муфты с оголовниками комплектуются трубками ТУТ для герметизации вводов и стыков оголовников с корпусами. Детали и материалы для сращивания жил и восстановления их изоляции необходимо заказывать дополнительно.

В патрубки оголовников муфт МТО кабели вводятся после удаления брони и защитных покровов. Перепайка брони выполняется вне муфты. Защитные покровы восстанавливают с применением материалов для "холодной" герметизации. Для защиты муфт типа МТО применяют чугунные или пластмассовые тупиковые защитные муфты, либо отрезки асбетоцементных труб, закрываемые с торцов пробками ПКП (см. раздел 7).

Трубы и пробки подбирают с учетом типоразмера муфты МТО. Например, муфты ИТО-45 и МТО-60 защищают трубой 100 мм, а муфты МТО-80 трубой 150 мм. Внутренний объем трубы допускается заливать битумной мастикой или герметиком "Вилад-31", при этом используется комплект герметика для МЧЗ (см. раздел 3).

Технические характеристики

Типоразмер	L, мм	D, мм	Масса, кг
2 МТО-36	325	56	0,25
2 МТО-45	324	63	0,28
3 МТО-45	324	64	0,30
4 МТО-45	305	64	0,19
2 МТО-60	404	86	0,27
3 МТО-60	404	86	0,34
3 МТО-80	416	111	0,65
4 МТО-80	387	108	0,58

Назначение муфт МТО

Типоразмер	Кол-во ответвл.	Внутр. диам. патрубков, мм	Емкость кабелей при диам. жил, мм
2 МТО-36	2	12/17+12/16	КСПП1х4+КСПП1х4
2 МТО-45	2	7/16+10/19	10+10 (0,5)
3 МТО-45	3	7/16+7/16+7/16	20=10+10 (0,5)
4 МТО-45	4	8/10+8/10+8/10+8/10	10+10+10+10 (0,5)
2 МТО-60	2	19/23+19/23	50+50 (0,5)
3 МТО-60	3	19/24+15/19+15/19	50=30+20 (0,5)
2 МТО-80	2	18/40+18/30	100+100 (0,5)
3 МТО-80	3	18/30+13/27+13/27	100=50+50 (0,5)
4 МТО-80	4	16/28+16/28+16/28+16/28	100=50+30+20 (0,5)
