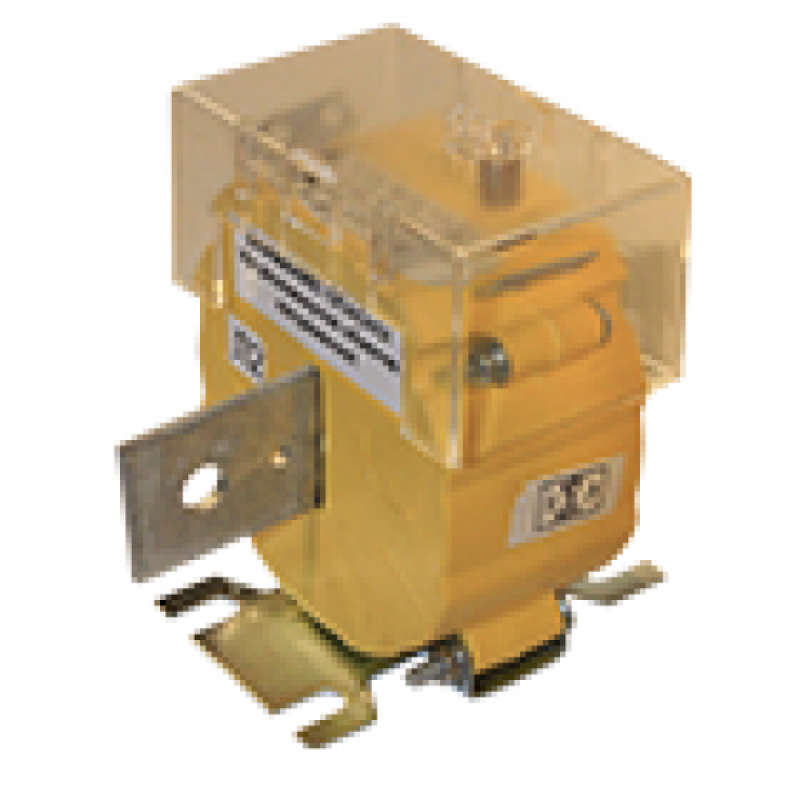

Трансформаторы тока ТОП предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.
Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
| Номинальный, первичный ток, А | Номинальный вторичный ток, А | Класс точности | Номинальный коэффициент безопасности приборов при номинальной вторичной нагрузке, ВА | |||||
| 1 | 2 | 2,5 | 3 | 5 | 10 | |||
| 1; 5; 10; 15; 20; 30; 50; 75; 100; 150; 200 | 1 | 0,2S | 9 | 7 | 6 | 5,5 | 4 | 3 |
| 40; 80 | 9 | 7 | 6 | 6 | 4,5 | 3 | ||
| 20; 40; 100; 200 | 0,5S | 7 | 5 | 5 | 4,5 | 3,5 | - | |
| 1; 5; 10; 15; 30; 50; 75; 150 | 7 | 5 | 4 | 4 | 3 | - | ||
| 1; 5; 10; 20; 40; 50; 100; 200 | 0,5 | 16 | 11 | 10 | 9 | 7 | - | |
| 40; 80 | 0,2 | 20 | 15 | 13 | 12 | 9 | - | |
| 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200 | 5 | 0,2S | 7 | 6 | 5 | 5 | 4 | 3 |
| 0,5S | 14 | 11 | 10 | 14 | 9 | - | ||
| 1; 5; 10; 20; 40; 50; 100; 200 | 0,5 | 13 | 10 | 9 | 10,5 | 7 | 6 | |
