Ящик силовой ЯРП11М-351-32

Назначение силовых ящиков ЯРП11М

Ящики силовые ЯРП11М (да­лее НКУ) предназначены для приема и распределения электрической энергии переменного тока частотой 50 и 60 Гц напряжением 380 В и 660 В. для защиты сетей и приемников электрической энергии от длительных перегрузок и токов короткого замыкания, коммутации цепей активных и индуктивных нагрузок.

Условия эксплуатации

• высота над уровнем моря не более 2000 м
• в части воздействия климатических факторов внешней среды - исполнение УХЛ и Т категории раз­мещения 3 и 1 по ГОСТ 15150-69.
• в части воздействия механических факторов - группа условий эксплуатации М3 по ГОСТ 17516.1-90;
• степень загрязнения окружающей среды - 3. Окружающая среда должна соответствовать исполне­нию НКУ по степени их защищенности согласно ГОСТ 14255 и не должна содержать газов, жидкости и пыли в концентрациях, нарушающих работу НКУ.
• режим работы продолжительный
• рабочее положение в пространстве - вертикаль­ное.
• номинальный рабочий ток ящиков степени защи­ты IP32 при температуре окружающего воздуха выше 20 °С должен быть снижен на 5 % на каждые 10 °С. Но­минальный рабочий ток ящиков степени защиты IP54 должен быть снижен на 20 %.

Конструкция силовых ящиков ЯРП11М

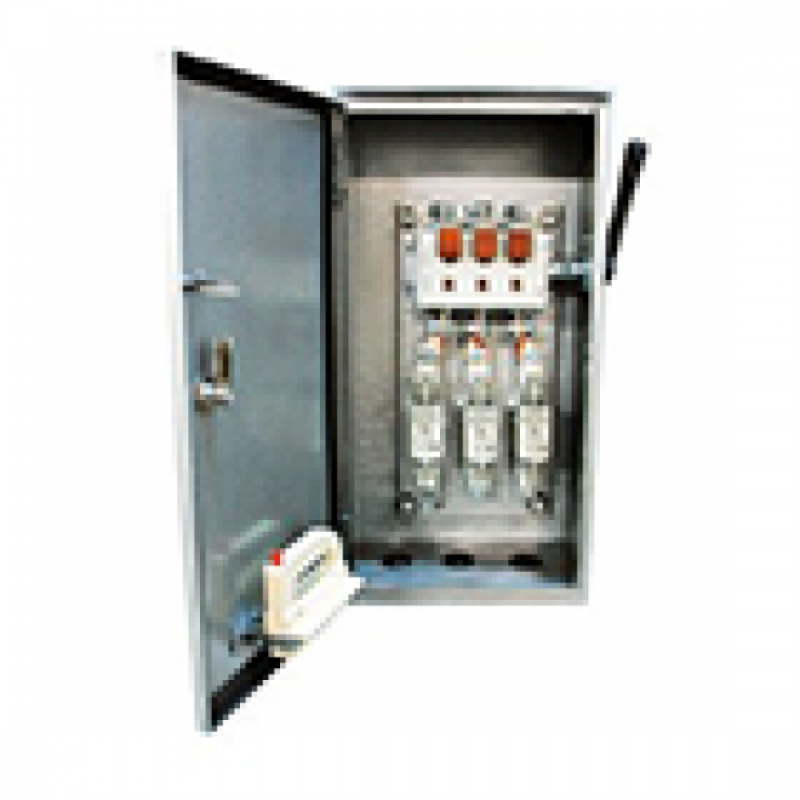

НКУ представляют собой стационарные низковольтные комплектные устройства, состоящие из металлической оболочки, в которой установлена монтажная панель. На панели размещены аппараты, указанные в таблицах 1, 2, 3. Конструкция НКУ обеспечивает блокировку коммутационного аппарата с дверью ящика таким образом, чтобы во включенном положении коммутационного аппарата дверь ящика невозможно было открыть без нарушения блокировки. Включение и отключение коммутационного аппарата производится рукояткой привода, установленной на боковой стенке оболочки.

Эксплуатация НКУ должна производиться в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей». Включение и отключение коммутационного аппарата НКУ производить при закрытой двери ящика. Оболочка ящика должна быть заземлена в соответствии с требованиями ГОСТ 12.2.007.0-75.

Превышение температуры частей ящиков в установившемся тепловом режиме в нормальных условиях эксплуатации должно быть:

• выводы для изолированных проводов - 70 °С;
• рукоятка из изоляционного материала - 25 °С;
• доступные части металлической оболочки - 30 °С.

Гарантийный срок эксплуатации - два года со дня ввода в эксплуатацию.
